小面阵传感器芯片-ES101

加入对比

ES101 最大分辨率为 1000 H × 1000 V，采用高性能 1.4μm BSI 像素设计，ES101 采用创新架构支持高帧率读出，sensor 支持 fullframe mode、skip mode、binning mode、window mode 等输出格式，兼容 LVDS/MIPI+10bit/8bit 图像输出模式，满足更多方案需求。

特点：

· 1.4 μm × 1.4 μm像素
· 最高60 FPS @ full frame
· Boost模式100 FPS @ full frame
· 量化精度最高10 bit
· 1 lane MIPI/LVDS输出
· 支持黑白/彩色 2 × 2 binning
· 低待机漏电
· 动态省电模式
· 无外挂电容设计,可满足特定场景小型化需求

应用：

内窥镜
物联网
智能家居
便携设备
玩具

Datasheet

详细参数

参数	参数值	单位
光学尺寸	1/9	inch
分辨率(H×V)	1000 × 1000	pixel
像素大小	1.4 × 1.4	μm
感光面积	1400 × 1400	μm
最高帧率	60 @ 1000 × 1000 / 75 @ 1000 × 800 / 240 @ 500 × 500 / 300 @ 500 × 400	fps
最高帧率	Boost模式: 100 fps @ 1000 × 1000	fps
光滤阵列	RGB/BW
CRA	30°
曝光方式	Electronic rolling shutter
灵敏度	0.92	V/lux.s
暗电流@60℃	< 1	e/frame
信噪比(max)	37.2	dB
动态范围	72	dB
输出接口	1 lane MIPI / LVDS
数据格式	10bit/8bit RAW
供电	1.1 ~ 1.5(Digital)	V
供电	2.7 ~ 3(Analog)	V
功耗	27 @ 30 FPS	mW
功耗	35 @ 60FPS	mW
输入信号幅度范围	1.6~3	V
结温范围	-30~60①	℃
封装形式	CSP/Module
	① 此温度为芯片温度，因此板机设计要注意散热设计

参数	参数值	单位
光学尺寸	1/9"	--
像素尺寸	1.4 μm	--
分辨率	1000 H x 1000 V	--
最大帧率	60 fps @ 1000 × 1000 75 fps @ 1000 × 800 240 fps @ 500 × 500 300 fps @ 500 × 400 Boost模式 80 fps @1000 × 1000 100 fps	--
数据接口	11 lane MIPI/LVDS	--

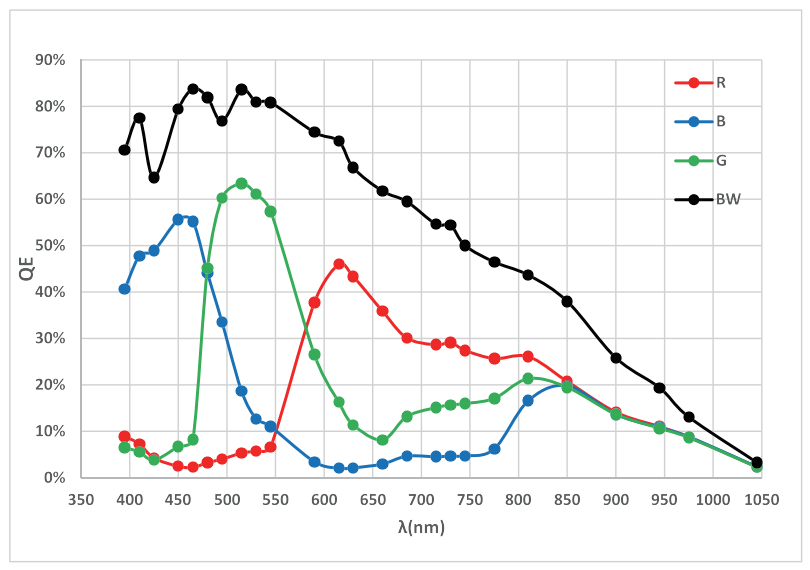

量子效率曲线
